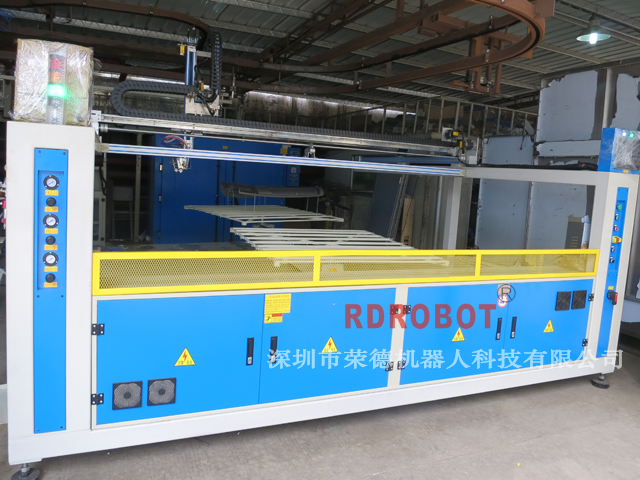

五轴自动喷涂机的数控系统和电控模组

一台五轴自动喷涂机要正常运行所需的配套部件有数控系统、电控模组、XYZ轴滑动升降机构等。下面来介绍下自动喷涂设备行业中常见的一些喷涂机的配套设施。

自动喷漆机的数控系统
五轴自动喷涂机采用完全独立开发的智能五轴系统，经多家客户使用。
本系统采用PLC+编码器测速测距的控制方式，操做方便简单，运行可靠。本系统可控制3把全自动喷枪，如需要控制更多喷枪，请提前通知业务员。本系统具备九种作业模式、能编写40个面域及存储80种产品、编程方式同独立往复机一样、可自动记忆编程点为启喷点、任意改变线速度程序可自动计算喷涂位置无需改变任何参数、工件有无自动识别，有工件喷无工件不喷。

五轴喷涂机的电控模组
空气开关采用德力西公司的元件；
采用德力西开关电源；
采用德力西接近开关及继电器；
采用国标线进行箱内线路的装配。
所有接头均采用线耳及电脑打码标号；
采用独立式外置电控箱、有效防止电器元件的被油漆、水气、粉尘损坏及降低火灾隐患。
电箱与机架间标准配备10米长电缆线

五轴自动喷涂机的X轴滑动平台
喷涂机采用台湾上银25系列法兰型自润式线性轨道及台湾德瑞克模组滑台，最高传动速度可达2.0M/S，使用寿命长；皮带采用进口品牌带钢丝同步带。
X轴定位精度±0.5MM；
X轴总长2米，总行程1.8米，有效行程≧3200MM；
X轴采用国产信捷系列1000W低惯量伺服电机；
X轴滑动平台为二组，两组平台间配有同步连杆以确保两平台间的同步，从而提高设备速度与延长寿命。

五轴自动喷涂机的Y轴滑动平台(跟踪平台)
五轴机采用台湾上银25系列法兰型自润式线性轨道及台湾德瑞克模组滑台，最高传动速度可达2.0M/S，使用寿命长；皮带采用进口品牌带钢丝同步带。
Y轴定位精度±0.5MM；
Y轴X轴总长1米，总行程0.8米，有效行程≧1200MM；
Y轴采用系列国产信捷1000W低惯量伺服电机；
Y轴滑动平台为一组，
通过跟踪板将跟踪平台与Y轴复合为一体。
