设计自动喷涂烘干流水线需考虑的因素

发布时间:2015-12-23 15:42:26 发布人:荣德机器人
    除尘、喷涂、流平、烘干(表干)等都是喷涂流水线的基本工序。设计自动喷涂烘干线需要注意哪些问题呢?

    喷涂线烘干段的设计
    1.烘干箱采用保温隔热,使用硅酸铝耐火纤维填充。
    2.烘干箱采用全封闭结构,两端进出口高度为13cm。
    3.箱体加热方式采用暖风加热,要求:A、暖风温度在环温0—100℃可调整,风量和加热采用单独控制,当温度达到设定最高温度时加热停止,当低于设定最低温度时加热启动。B、箱体内的平均风速要求大于2m/s,并且可以调整2m/s-4m/s之间。C要求箱体内的温度,风速均匀,风口方向由顶部往流水线方向送风。
    4.整段箱体设有检修窗口,便于维修使用,箱体预留加热窗口,进行封闭,后期需要增加加热装置可以直接使用。

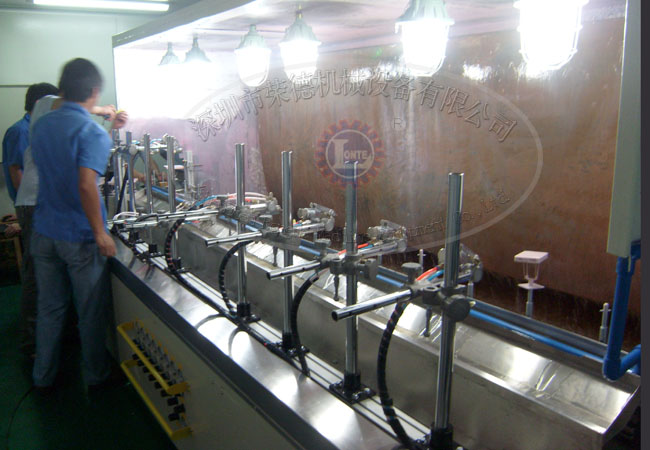

    流水线喷涂设备的设计
    1.自动喷涂设备为单轴往复式,横向运动配置4把纵向并列式枪头,往复运动速度0-4M/S可调整。
    2.工件外形及位置检测功能:喷涂设备配备的工件光栅可以精确地检测工件的外形尺寸,镂空,摆放位置等信息,根据检测信息控制喷涂区域大小,节省涂料。在自动喷涂设备作业的情况下开始喷漆,工作过程中自动识别有无板材及左右定位。

    3.自动喷枪采用进口0.8mm口径喷枪,喷漆量的大小和方向角度可以调整,每个喷枪可以单独控制。
    4.喷漆驱动电机采用日本安川伺服电机,保试喷漆的精确定位。
    5.喷漆设备配置油漆回收装置,满足能够回收利用。
    6.供料系统配置自动加料泵,能够实现自动供料,供料压力能够满足枪头压力的使用,同时工作结束后能够实现对管路进行清洗。
    7.设备设置从上向下送风装置,防止喷房内起雾化现象,集成的喷涂室具有进风二级过滤,风压通过变频调节。
    8.喷枪的上下高度可以调整范围200mm-400mm,初始枪口离流水线设备距离为250mm。
    9.输送皮带末端装有清洗装置,能够实现自动化清洗功能。
    10.自动喷涂设备设备操作系统采用PLC控制器,操作显示控制触摸屏14吋。

    11.喷枪供油系统:采用中压混气喷涂系统,克姆林AVX系统喷枪和柱塞泵供油系统,每把喷枪的吹付压力均可独立调节,精确控制喷涂时的吹付空气流量;
    12.设备配置可视透明观察口,能够可视喷漆作业。
    13.运行导轨要求稳定性好、耐磨损、没有明显噪音。
