环保型自动喷涂线的干式喷涂房室体

发布时间:2019-07-23 15:09:49 发布人:本站
    环保型自动喷涂线由干式喷涂房、自动喷涂系统、调漆室、电气控制室四部分组成。
    干式喷涂房采用上侧送风侧抽风方式,室内气流呈微负压状况,防止废气外溢。喷涂室顶部向室内供给经过除尘过滤的新鲜空气,从送风机送来的新鲜空气经过初中效过滤后进入喷涂室顶部的混合室,在混合室经均流、高效过滤后进入喷涂室。抽风采用5.5KW马达防爆离心风机从侧面将含漆雾空气抽出,过喷的漆雾随气流先经过滤棉过滤后,再经过光催化设备处理,最后通过活性炭吸附达标排放。

    干式喷涂房主要由室体、送风系统、排风系统、废气处理系统、照明系统、可燃气体检测报警装置、视频监控装置、静电释放装置、电气控制系统等组成。

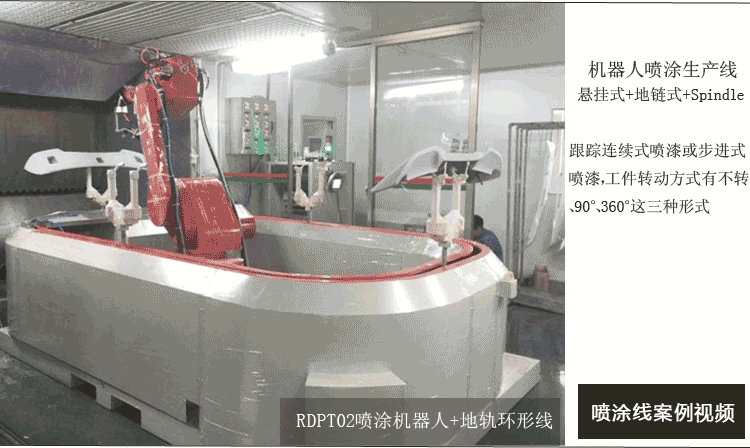

    自动喷涂线
    干式喷涂房室体由骨架、壁板、顶层均流过滤装置、大门和安全门、照明装置和观察窗、地板(或格栅)等组成。室体应整体美观、耐用,室体强度、刚度、稳定性、保温性、密封性、抗冲击性、抗震性达到国家或行业标准要求。室体外形尺寸:L14500*W7250*H4000mm,干式喷涂房室体墙板采用灰白色岩棉夹芯彩钢板T50mm制作,0.426mm彩钢板,夹芯材料为保温、阻燃材料。室体侧面安装钢化玻璃作为观察窗,尺寸为1200MM*800MM,骨架采用100*100的方通制作,表面喷漆处理。

    喷房顶部安装高效过滤器,新风通过风管送入顶部均流混合室,新风经过混合室均流和过滤后进入室体,过滤器效率 ≥99.995@MPPS (H14) 依照EN1822测试方法,过滤器初阻力 ≤80Pa@0.45m/s,气流均匀度 ≤15%。气动自动门,产品进出时气动门打开,零件喷涂时气动门关闭,零件在自动喷漆时在一个密封的环境中,气动门尺寸W3200*H2000mm,采用灰白色岩棉夹芯彩钢板制作。安全门尺寸为W900*H2000mm,向外旋转90°打开,安全门采用灰白色岩棉夹芯彩钢板制作。地面铺T1.5mmSUS201不锈钢,方便清洁及维护保养。室体上设置泄爆孔,当室内压力超标时,泄爆孔可自动打开泄压。
