自动喷涂车间排风系统的组成结构

发布时间:2019-05-16 13:49:23 发布人:荣德机器人
    自动喷漆车间的排风系统包含供鲜风柜、恒温恒湿空调供风柜、排风管及周边风槽等。

    供鲜风柜
    供鲜风柜室体采用镀锌板制作,底架采用槽钢制作,做环氧防腐涂料。过滤系统设置采用湿帘过滤-G4初效过滤-F7中效过滤-F9中效过滤。湿帘水循环水池采用1.5MM不锈钢板制作,柜体设有检修门和照明,方便检修、清扫。风机及水泵采用台产优质品牌,风机与风管机风柜链接采用软连接,风机安装需要做防震处理。喷漆生产线整体结构牢固无漏水漏风现象,变频器调节风量(可手动调节)。

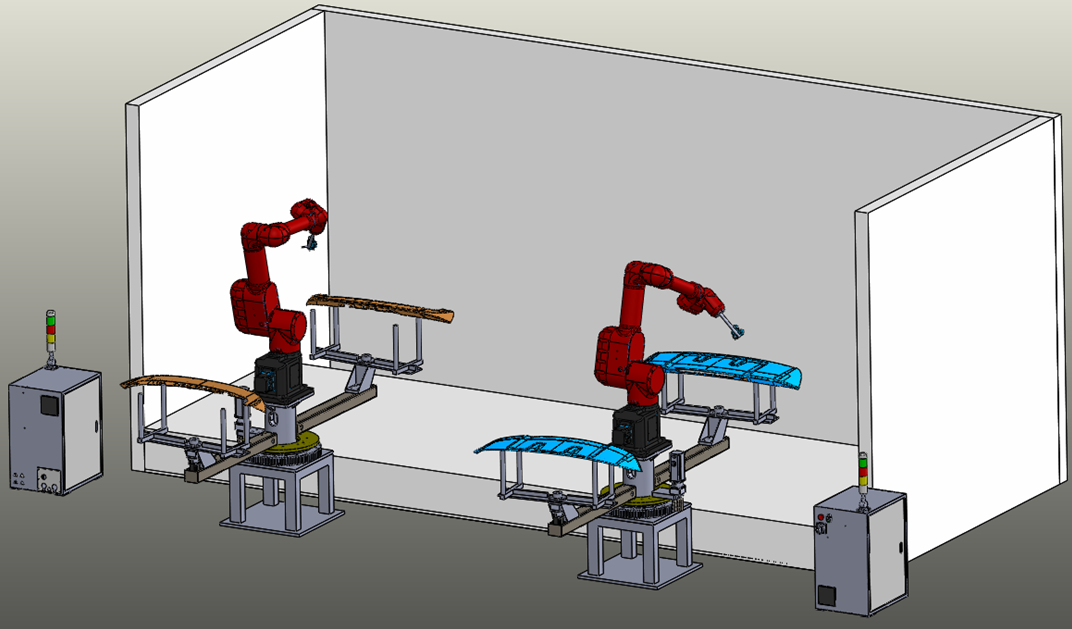

    自动喷涂
    恒温恒湿空调供风柜
    全新风恒温恒湿组合式风柜功能段有新风水喷淋段、G4初效段、F7中效段、表冷段、加热段、加湿段、风机段、F9中效段。进风机组柜体设置在车间外部,风机与风管均采用软连接,风机及水泵采用台产优质品牌。柜体设有检修门和照明,方便检修、清扫,柜体外设有可视指针式压差表,可确定过滤棉的清理更换时间。自动喷漆室采用50mm厚阻燃聚氨酯板制作室体,壁厚1.0mm。恒温恒湿型风柜及单冷型风柜底部均全部面铺垫接水盘,设有变频器可调节送风量的大小,所有风柜基本参数均需要接入上、下件区域控制箱内集中控制。空调送风箱底部要做防漏处理,空调外机增加防水罩。

    排风系统及周边风槽
    排风管顶端端口须设置防风防水罩,排风管出风口面与进风管的采风面不能统一面,排风管出风口高于进风管的采风面,安照采风面取上风口,出风口取下风口设计的原则。所有空调进风管外壁须用保温材料包裹。采风面与排风面设计时要考虑不同一面进行采风与排风。
