自动喷漆线的废气处理系统简介

发布时间:2018-12-10 11:39:43 发布人:荣德机器人

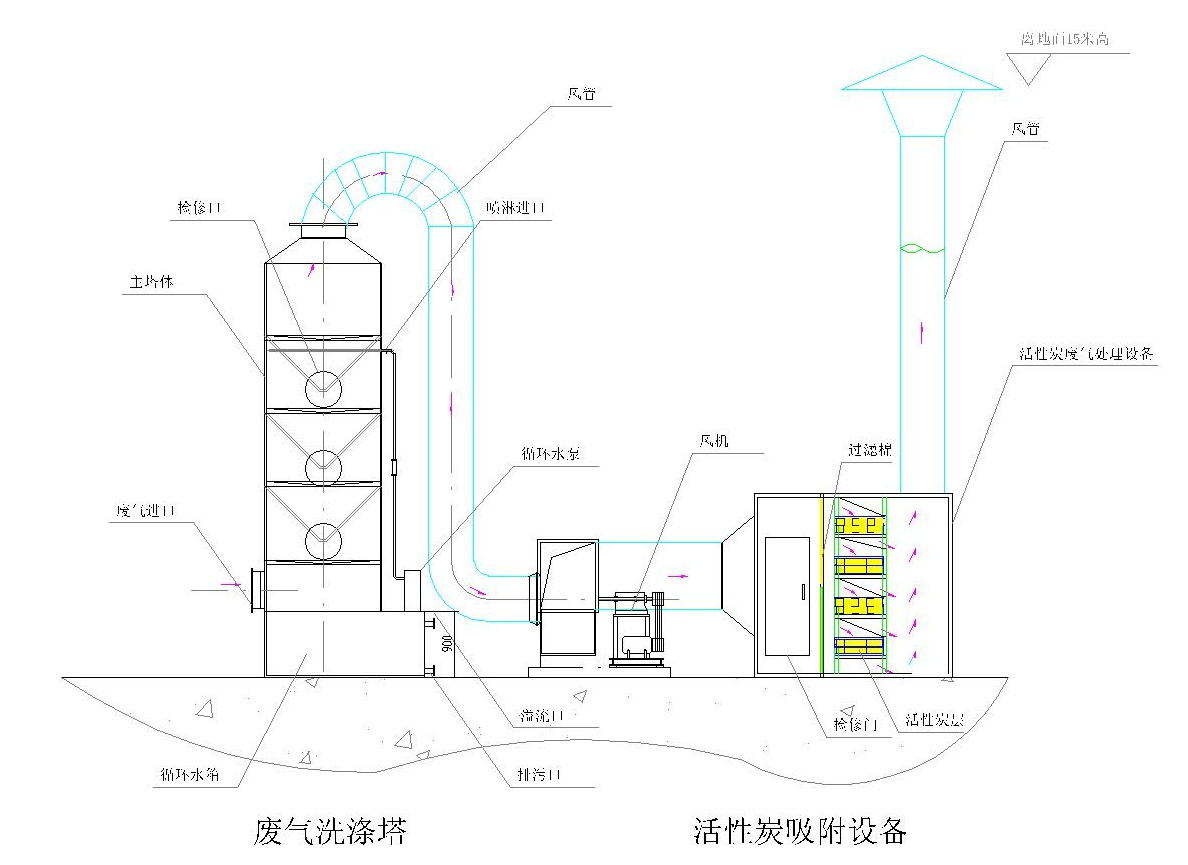

    自动喷漆线的废气处理系统工艺流程简介:在喷漆房产生的废气,经过钢格栅下及底部吸风口阻漆棉,95%以上的漆雾被捕集,经过滤后的废气进入喷淋塔吸收净化,再经初效过滤后,进入活性炭吸附装置,在高空排放,排放高底不低于15m,高出房顶,走管不影响行车行走。具体工艺流程图如下:
    废气处理系统
    废气处理支架
    废气处理系统安装在钢结构支架上,钢结构支架符合国家安全标准。钢结构支架承重要求需完全符合喷淋塔的载重需求。废气处理系统包括喷淋塔须安装在喷漆线的钢结构支架上。攀爬设置符合安规标准。

    电控装置
    (1)电器柜布局合理排列整齐,接线线路走向整齐分明,柜内宽敞。电器柜到用电设备采用桥架走线,从桥架到电机,电磁阀等采用线管走线。
    (2) 元器件规格合理选型考究、性能可靠,关键电气组件,采用进口件产品西门子,选用自动断路器、接触器、热继电器均用(西门子)产品、PLC(西门子)模块、10’触摸屏(西门子)、(西门子)变频器、电机、减速机、输送链电机、整个电器控制系铳操作维护方便,且选用设备全部符合国家节能指标。
    (3) 各配电控制柜除必要的电气保护装置、仪表(电流表、电压表)、开关显示灯外,各运行的泵、风机等均设置开关按钮和运行停止的显示灯,达到工作状态一目了然。
    (4)温度控制的设备采用温度控制仪(欧姆龙)进行实际控制,温度数字显示于控制仪上,并设置超温报警蜂鸣器,设置启动后,加温、控温、测温全部自动完成。
    (5) 各加热设备先开风机后,再开加热器;关机时先停加热,后停风机。
    (6) 输送线全线设有电气急停开关。
